脆弱青铜文物的加固：守护历史的珍宝

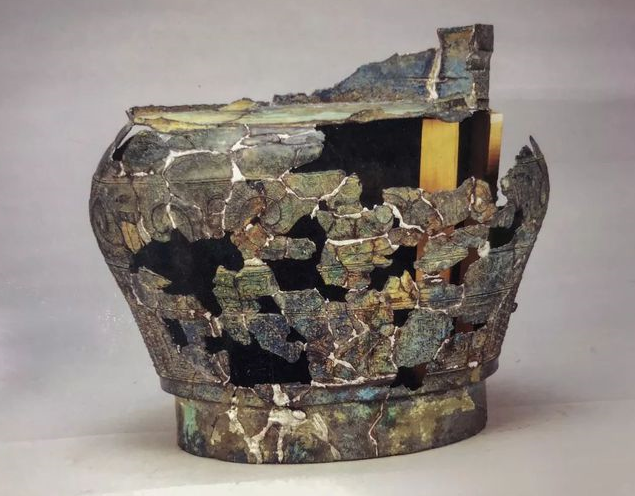

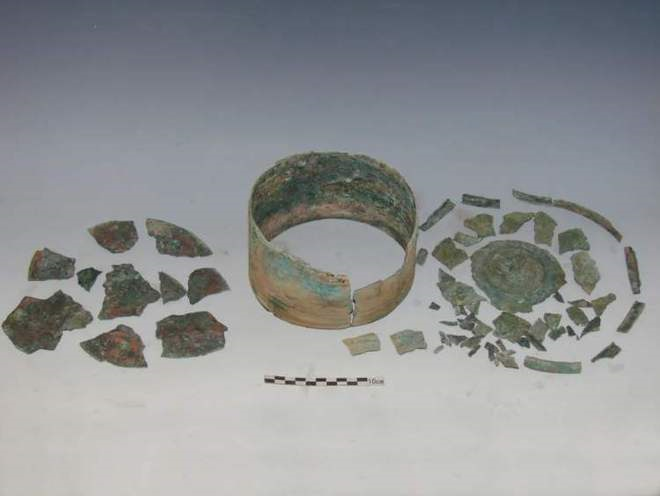

青铜文物作为人类历史文化的重要载体，承载着丰富的历史信息和艺术价值。然而，由于岁月的侵蚀、环境因素的影响以及长期的埋藏或保存条件不当等原因，许多青铜文物变得脆弱不堪，面临着损坏甚至消失的危险。因此，对脆弱青铜文物的加固工作至关重要，它是保护和传承这些珍贵文化遗产的关键环节。

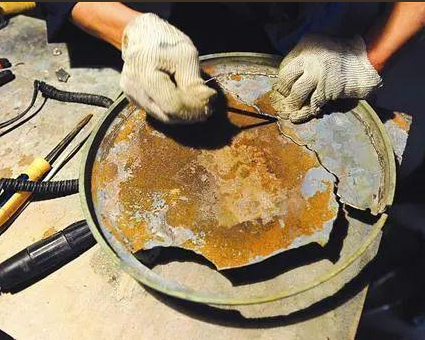

精心的清洁处理

（一）粘结剂的挑选

1.Paraloid B - 72

Paraloid B - 72 是一种广泛应用于文物保护领域的丙烯酸树脂。它具有良好的透明度和粘结性能，能够有效地粘结青铜文物的断裂部位或填充微小裂隙。

其优点在于可逆性较好，未来如需对文物进行再次处理或修复，可以使用丙酮等溶剂将其溶解去除，不会对文物造成永久性的损害。

在使用时，通常将其配制成不同浓度的溶液，根据文物的具体情况选择合适的浓度。对于较脆弱的青铜文物，可采用较低浓度（如 5% - 10%）的溶液进行浸渍或涂刷，以增强文物的整体强度和稳定性。

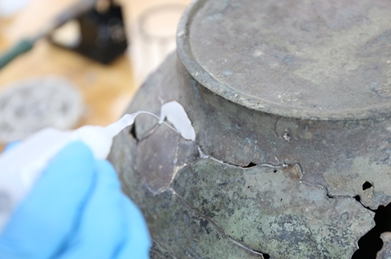

2.环氧树脂

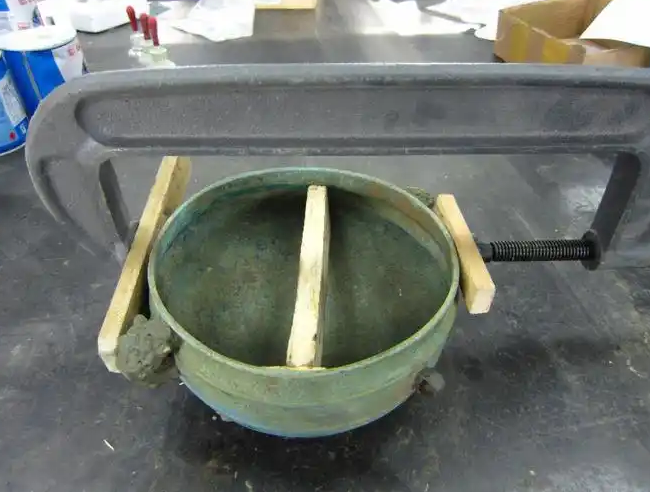

环氧树脂具有很高的粘结强度和耐化学腐蚀性，适用于对强度要求较高的青铜文物加固。例如，在修复大型青铜雕塑的断裂部位时，环氧树脂可以提供强大的粘结力，确保修复后的结构牢固。

然而，环氧树脂的缺点是固化后较难去除，且其固化过程可能会产生一定的收缩，因此在使用时需要严格控制用量和操作工艺。

为了提高环氧树脂与青铜文物的兼容性，常常需要添加适量的增韧剂和稀释剂，以改善其性能，减少对文物的潜在影响。

（二）填充材料

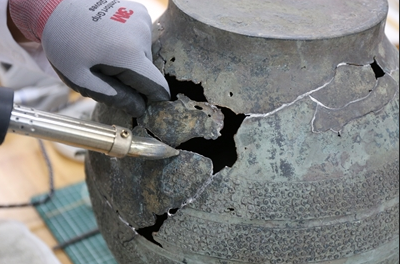

微晶石蜡：它可以填充青铜文物较大的孔隙和空洞。微晶石蜡的熔点相对较低，在加热熔化后可以方便地注入到文物的缺陷部位。例如，当青铜文物有一些腐蚀形成的较大孔洞时，将熔化的微晶石蜡注入，冷却后就能起到填充和加固的作用。

纳米材料（如纳米二氧化钛等）：纳米材料可以作为填充剂增强青铜文物的机械性能。纳米二氧化钛具有良好的化学稳定性和光催化性能，在填充文物微观裂隙的同时，还可以在一定程度上防止文物的进一步腐蚀。它可以通过与粘结剂混合后使用，形成具有加固和防护双重功能的复合材料。

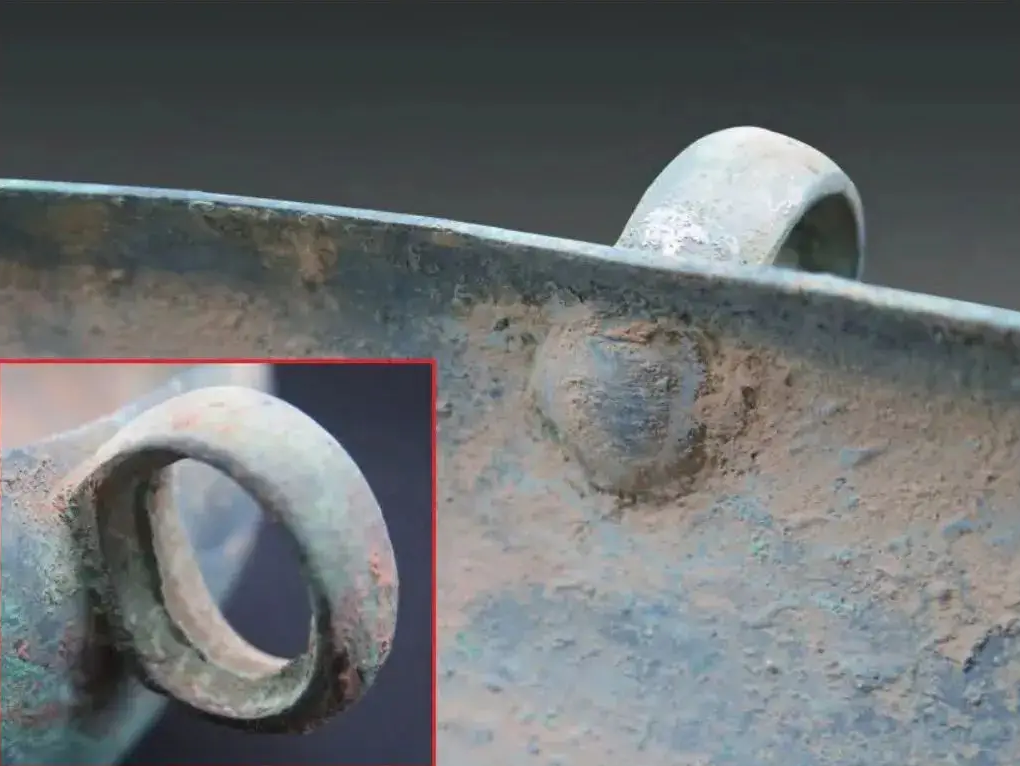

2.涂刷法

对于局部脆弱或损坏的部位，可以采用涂刷法。使用软毛刷将加固材料溶液均匀地涂刷在文物表面。例如，在青铜文物表面有一些微小的腐蚀坑洼时，用含有纳米材料的粘结剂溶液进行涂刷，能够填充这些坑洼并加固表面。

涂刷要注意避免形成过厚的涂层，以免影响文物的外观和透气性。一般来说，涂层厚度以能够覆盖裂隙和坑洼为宜，多次薄涂比一次厚涂效果更好。

3.注射法

当青铜文物内部有较大的空洞或裂隙时，可采用注射法。使用注射器将熔化的填充材料（如微晶石蜡）或流动性好的粘结剂溶液注入到缺陷部位。在注射过程中，要控制注射速度和压力，防止对文物造成新的损坏。

注射后，根据填充材料的性质进行后续处理。如果是蜡类填充材料，等待其冷却凝固即可；如果是粘结剂溶液，要等待溶剂挥发和粘结剂固化。
