馆藏青铜器保护修复的一般程序

在对馆藏青铜器进行保护修复之前，首先要了解文物的相关背景信息，对现状进行详细记录，建立规范、科学的保护修复档案，通过现代科学的方法对器物本体以及器物上腐蚀产物进行科学的分析和研究，在此基础上进行保护修复方案的设计与实施。其中对其表面上锈蚀的清除和处理，要从是否有害和是否影响文物价值的展示两个方面考虑，对这些不可逆的处理过程要十分慎重。器物的保护修复更要在保护理念的指导下，以中国古迹保护准则的相关条款为基础，结合文物今后保存的环境和展示的需求进行相应的整形、补配、加固、缓蚀和封护处理。

保护处理青铜器的一般程序如下：

        1. 建立科学、规范的保护修复档案

进行文物保护修复工作之前，必须按照国家标准《馆藏金属文物保护修复档案编写规范》建立规范、科学的保护修复档案。

工作开展之前重点强调要详细了解青铜器的基本信息，包括青铜器的征集、收藏、保存历史资料，曾经保护修复使用的方法、材料和照片资料，以及对青铜器曾经进行的各种分析与检测报告、照片、录像、文字资料等。档案编制和记录工作贯穿整个青铜器保护修复工作始终。

        2. 保护修复方案编制

保护修复方案的编制必须按照国家文物局颁布的行业标准《馆藏金属文物保护修复方案编写规范》编写。重点强调：

（1）文物三大价值的评估：利用考古资料和文献，结合现状评估信息，并邀请考古学家和艺术史研究人员，共同评估青铜器的历史、科学和艺术价值。对于有极高价值的青铜器，应该进一步开展深入的研究，并在保护过程技术选择和保存环境条件考量时予以特别关注。

（2）青铜器病害的分析、调查：主要运用肉眼、显微观察、X光透视或CT扫描分析解读器物宏观信息，依据观察和分析结果绘制病害图，运用偏光显微镜、X射线荧光、X射线衍射、红外光谱、拉曼光谱等技术，分析青铜器表面锈蚀形貌、锈蚀成分和结构，尤其关注氯化物锈蚀产物和腐蚀产物类型，利用金相显微镜、能谱仪、ICP-AES、X射线荧光及扫描电子显微镜等技术，分析青铜器合金成分和显微结构，判断青铜器的合金类型、相分布及对腐蚀产生的影响作用。

（3）保存现状的认定：依据对青铜病害的分析结果确认器物处于基本完好、轻度腐蚀、中度腐蚀、重度腐蚀还是濒危状态，基于不同的保存环境条件选择相应的保护处理方法和材料；依据详细观察结果确定器物扭曲、残破、断裂的程度，从而采取必要的修复技术。

        3. 保护处理

按照制定的保护修复方案实施，重点步骤：

（1）清理

对青铜器的清理是青铜器保护修复中重要一步。通过清理处理确定待保护处理青铜器类型：①表面有有机物或颜料等有研究价值的残留物以及有金银、珠宝等镶嵌的文物，只能采取局部物理方法清理，或先采取局部加固处理措施；②可采用有水、无水溶液进行常规处理的普通青铜器。通过清理加深对青铜器的认识，对后续保护处理方法和材料的选择有重要意义。

（2）去除青铜器有害锈蚀

对青铜器要重点去除有害的氯化物，一般原则是采取先物理、后化学的方法，如可选择激光清洗、超声波清洁仪、喷砂等方法进行前期处理。物理方法尚不能保证器物稳定的情况下，采用化学的方法，如对于点蚀采用氧化银法、锌粉法，整体处理采用水溶液深洗法、化学试剂法（倍半碳酸钠、EDTA、柠檬酸溶液、偏磷酸钠、酒石酸钾钠、甲酸－硫脲、水合乙氰、连二亚硫酸钠等）、无水溶液法、超声波加速法（化学与物理方法的结合）等。

(3)缓蚀

缓蚀是通过向腐蚀介质中加入少量或微量的化学物质，通过化学或物化反应而阻止或减缓金属腐蚀速率的过程，是防止或延缓青铜器进一步腐蚀的重要保护步骤， 但是由于缓蚀过程是一个不可逆的化学反应过程，改变器物表面的性质，是不得以才采取的保护处理方法。

对于青铜器来说，常见的缓蚀剂BTA、PMTA和改性的AMT等；

(4)表面封护

进行表面除锈和缓蚀处理的青铜器，一般情况下并不能达到完全去除氯化物，稳定器物的目的。这种情况下，一般需在修复后的青铜器表面涂刷一层封护剂，尽量隔绝外在环境对青铜器的影响，防止青铜器上残留的氯化物等在环境因素诱导下爆发。

常见的青铜文物表面封护剂有丙烯酸树脂类和各种蜡等。

       4. 修复

（1）整形（矫形）

对于由于墓葬坍塌、器物相互挤压甚至人为因素等造成变形的青铜器，整形是文物修复的首要和基础工作。整形就是通过对器物变形部位施加与变形方向相反的一种力从而使变形的部位复原的方法。

整形的方法主要有包括钣金技术法、模压法和撑拉焊接整形法等，近年来各种不同形制、功能的整形器应运而生，对多数需整形的青铜器而言，整形器的使用提高了效率和安全性，减少了工作强度。

（2）补配（补缺、补全）

多数青铜器由于腐蚀严重、破裂等因素，出土时常有部分缺失，要恢复器物结构的完整性和展示艺术的完美性就需要采用不同的方法和材料进行加固和补配。补配的基本原则是要有科学依据，不能凭臆想创造。补配方法要根据青铜器种类、材质、形状、薄厚、残缺大小等情况而定，有打制补配、铸造补配和树脂补配等。

 (3)焊接和粘接

    粘接和焊接是展现青铜器完整性，维持器物稳定性及安全性的一步重要工作，贯穿整形、补配工作之中。传统的焊接一般采用“锡焊法”,优点是可随时调整及可逆，特殊情况也使用氩弧焊、激光焊等方法。粘接一般采用环氧树脂等高分子材料。焊接和粘接方法各有优点，可单独或结合使用。

  （4）作旧

为更好展示文物完整与完美性，一般对修复和补缺加固的部分进行作旧处理。作旧方法分为传统和化学方法，人工或传统做锈主要使用酒精、漆片、各类清漆、树脂胶等和各种矿物颜料，如：沙绿、银朱、佛青、石黄、红土子、章丹、地板黄、黑烟子等。化学的作旧方法可通过酸洗、埋藏等手段使之表现出自然腐蚀生锈的效果。

   5.储放

（1）宏观环境：应按照青铜文物长期保存的要求改善现有的保存环境，如保持较为稳定和适宜的温湿度，通风干燥，相对湿度在40％以下；也可通过增加隔离间改善库房的宏观保存条件。尽最大可能排除大气中各种污染物因素影响，为文物提供一个空气流通性好、安全无污染、稳定的存放环境。

（2）微环境：在宏观环境不能完全达标，改善器物保存微环境十分重要。如在库房存放制作专用囊匣。囊匣的作用有三个，一是减少物理损伤；二是减缓环境变化冲击；三是创造稳定、干燥、洁净的微环境空间。注意的是制作器具的所有材料不应释放对青铜器有害的气体。在展厅中可通过在密闭展柜中使用调湿材料、有害气体吸附剂或充氮技术等方法控制文物的微环境。

   6.完善档案

青铜器保护修复完毕，要完善修复保护档案。主要包括保护修复详细操作流程、日志、照相、录像、文字、分析图表、电子文档及电子演示幻灯等。

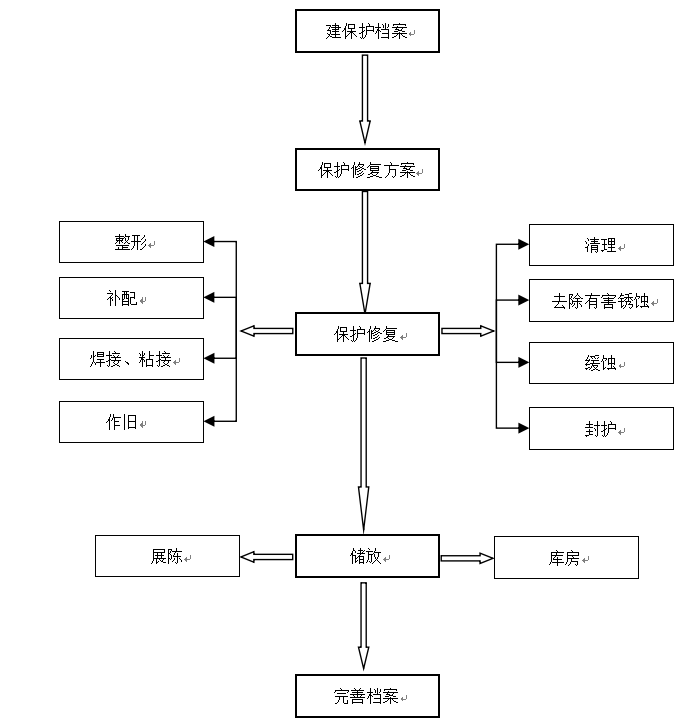

图1- 2 馆藏青铜器保护修复流程图

以上是青铜器保护修复的基本程序，在具体实施时要按照文物的实际状况，采取全部或部分步骤，特殊情况要立专项研究，如对高矿化度的器物要对加固的材料和工艺进行筛选，对于脆弱但十分珍贵的文物要制作特殊柜，用于文物的长期存放和展示，在保存和展示条件较好情况下，尽量减少化学处理、缓蚀处理等改变器物表面性质的处理程序，对局部的物理处理、包括除锈、清洁也一定事先做好详尽的观察和分析，任何主动性保护修复处理都是不可逆的过程。需要强调的是，在保护技术方案制定过程和报批期间，文物保管单位或部门有责任依据保护人员的建议，尽可能改善文物的保存环境条件，延缓青铜器腐蚀的加剧。
